應用領域：
變頻器；逆變器（逆變焊機、光伏逆變器）變流器；開關電源； EMC濾波器；風電；家用電器等；
性能特點：
高飽和磁感應強度；
優良的寬幅頻率特性；
極大的磁導率調節范圍；
較好的抗不平衡電流能力；
優良的溫度穩定性（耐高溫）；
低損耗。
材料特性
飽和磁感應強度Bs（T） | 1.2 |
矯頑力Hc （A/m） | <2 |
居里溫度Tc（℃） | 570 |
晶化溫度Tx（℃） | 500 |
疊片系數Lamination factor | >0.75 |
工作溫度working temperature℃ | -40～130 |
初導μi（高Br，0.8T） | 18×104 |
初導μi（中Br，0.4T） | 10×104 |
初導μi（低Br，0.1T） | 3×104 |
鐵損loss P（20kHz，0.5T），（W/kg） | <20 |

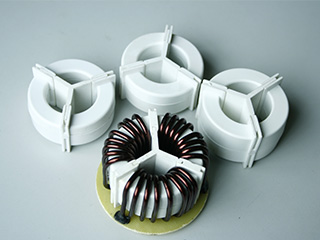

環形磁芯：OD—外徑,ID—內徑,HT--高度
填充系數：0.75
注：可根據客戶要求訂做各種規格鐵芯
產品型號 Product number | 磁芯尺寸 Core size | 護盒尺寸 Case size | 有效 截面積 iron cross section | 磁路 長度 mean path length | 重量 weight | 額定電感量 nominal inductance | ||||
OD x IDx HT | OD | ID | HT | AFe | lFe | mFe | 10 kHz | 100 kHz | ||
mmxmmxmm | mm | mm | mm | cm2 | cm | g | μH | |||
9.8 x 6.5 x 4.5 | 11.4 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 25.5 | 6.4 | ||
12 x 8 x 4.5 | 14.4 | 6.6 | 7.0 | 0.07 | 3.1 | 1.7 | 28 | 6.8 | ||
12.5 x 10 x 5 | 14.0 | 8.6 | 6.7 | 0.05 | 3.5 | 1.3 | 10 | 3.6 | ||
16 x 10 x 5 | 18.1 | 8.3 | 7.3 | 0.12 | 4.0 | 3.6 | 27 | 6.7 | ||
15 x 10 x6 | 18.0 | 8.4 | 9.3 | 0.12 | 3.9 | 3.4 | 32 | 7.3 | ||
15 x 10 x6 | 18.0 | 8.4 | 9.3 | 0.12 | 3.9 | 3.4 | 11.7 | 6.5 | ||
19 x 15 x 5 | 21 | 13.3 | 6.7 | 0.08 | 5.3 | 3.1 | 18 | 4.4 | ||
19 x 15 x 10 | 21.1 | 13.3 | 12.2 | 0.16 | 5.3 | 6.3 | 36.1 | 8.8 | ||
20.5 x 16.5 x 12 | 23.2 | 14.7 | 15.2 | 0.19 | 5.81 | 7.5 | 30.5 | 7.9 | ||
25 x 20 x 10 | 27.7 | 18.1 | 17.8 | 0.2 | 7.1 | 10 | 28.4 | 7.3 | ||
25 x 15 x 10 | 28.1 | 13.2 | 12.3 | 0.4 | 6.28 | 18 | 70 | 16 | ||
25 x 16 x 10 | 27.6 | 13.8 | 12.6 | 0.36 | 6.4 | 17 | 65.5 | 15.5 | ||
25 x 16 x 10 | 27.6 | 13.8 | 12.6 | 0.36 | 6.4 | 17 | 17 | 11.5 | ||
25 x 16 x 10 | 27.6 | 13.8 | 12.6 | 0.36 | 6.4 | 17 | 3.2 | 3.1 | ||
30 x 20 x 10 | 33.1 | 17.7 | 13.3 | 0.4 | 7.9 | 23 | 59.3 | 14 | ||
30 x 20 x 10 | 33.1 | 17.7 | 13.3 | 0.4 | 7.9 | 23 | 15.5 | 11.1 | ||
30 x 20 x 10 | 33.1 | 17.7 | 13.3 | 0.4 | 7.9 | 23 | 2.9 | 2.8 | ||
30 x 20 x15 | 33.6 | 17.8 | 17.8 | 0.57 | 7.9 | 33 | 88 | 20 | ||
30 x 20 x15 | 33.6 | 17.8 | 17.8 | 0.57 | 7.9 | 33 | 15.7 | 14.1 | ||
32 x 20 x 10 | 34.3 | 18 | 12.9 | 0.48 | 8.1 | 27 | 65 | 12 | ||
40 x 32 x 15 | 44.9 | 28.6 | 18.8 | 0.46 | 11.3 | 38 | 47.2 | 11.1 | ||
40 x 32 x 15 | 44.9 | 28.6 | 18.8 | 0.46 | 11.3 | 38 | 13 | 8.4 | ||
40 x 32 x 15 | 44.9 | 28.6 | 18.8 | 0.46 | 11.3 | 38 | 2.3 | 2.2 | ||
40 x 25 x 15 | 43.9 | 21.5 | 18.7 | 0.86 | 10.2 | 64 | 101 | 23.1 | ||
40 x 25 x 15 | 43.9 | 21.5 | 18.7 | 0.86 | 10.2 | 64 | 25.4 | 17.2 | ||
45 x 30 x 15 | 48.5 | 26.7 | 17.8 | 0,86 | 11.8 | 74 | 87.5 | 20.3 | ||
45 x 30 x 15 | 48.5 | 26.7 | 17.8 | 0,86 | 11.8 | 74 | 24.3 | 15.9 | ||
50 x 40 x 20 | 53.6 | 37.1 | 23.1 | 0.76 | 14.1 | 79 | 45.3 | 14 | ||
50 x 40 x 20 | 53.6 | 37.1 | 23.1 | 0.76 | 14.1 | 79 | 18 | 10 | ||
59 x 40 x 20 | 63.7 | 36.8 | 24.4 | 1.52 | 15.5 | 165 | 80 | 20 | ||
65 x 50 x 25 | 68.2 | 46.5 | 28.5 | 1.5 | 18.0 | 190 | 58.6 | 18.1 | ||
65 x 50 x 25 | 68.2 | 46.5 | 28.5 | 1.5 | 18.0 | 190 | 23.3 | 13.5 | ||
90 x 60 x 20 | 93.5 | 55.1 | 24.5 | 2.28 | 23.6 | 400 | 32.5 | 21.1 | ||
102 x 76 x 25 | 107.3 | 59.6 | 30.4 | 2.47 | 28 | 508 | 68.8 | 21.6 | ||
160 x 130 x 25 | 168.6 | 125.5 | 30.2 | 2.47 | 45.6 | 917 | 26.8 | 13.7 | ||

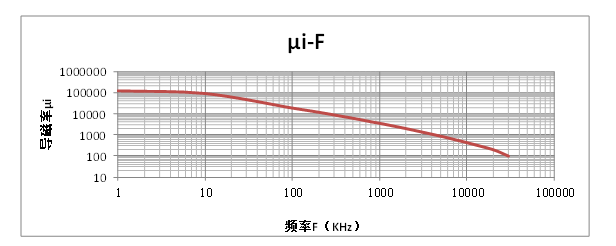

磁導率隨頻率變化曲線

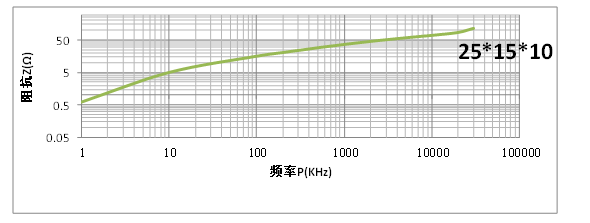

阻抗隨頻率變化曲線

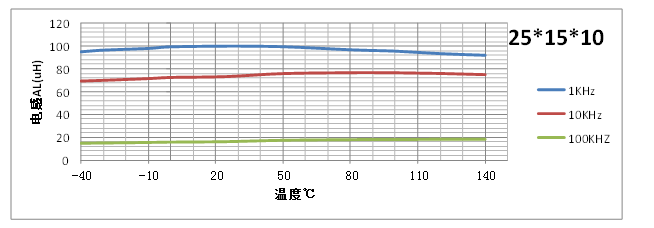

電感量隨溫度變化曲線

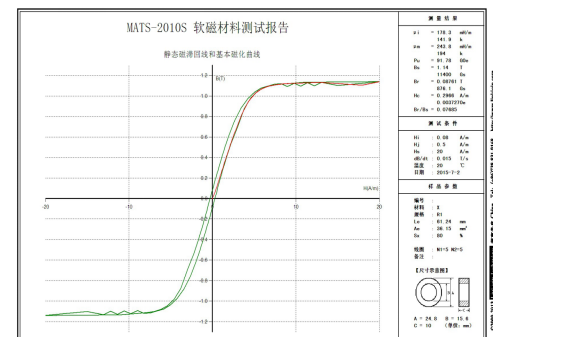

磁芯直流磁化曲線
